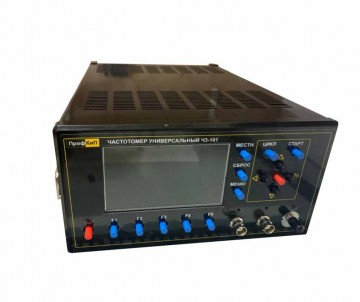

Частотомер универсальный ПрофКиП Ч3-101 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 25,95 ГГц. Частотомер универсальный ПрофКиП Ч3-101 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений.
| Параметр | Значение |
| Диапазон измерений частоты, Гц: - вход А - вход В - вход С | от 0,001 до 300·106 от 0,001 до 300·106 от 1,5·109 до 29,95·109 |
| Относительная погрешность измерений частоты для входов А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений частоты для входов B*, C | df = ± (d0 + Dtp / tc) |
| Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев | ±2×10-7 |
| Пределы регулировки частоты внутреннего опорного генератора, не менее | ±4×10-7 |
| Диапазон измерений периода, с: - вход А - вход В - вход С | от 3,3·10-9 до 1000 от 3,3·10-9 до 1000 от 40·10-12 до 0,7·10-9 |
| Относительная погрешность измерений периода для входа А, В | d(f, P) = ± (d0 + dзап + Dtp/tc) |
| Относительная погрешность измерений периода для входа C | df = ± (d0 + Dtp / tc) |
| Диапазон измерений длительности импульсов, с | от 50·10-9 до 500 |
| Относительная погрешность измерений длительности импульсов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерений временных интервалов, с | от 50·10-9 до 500 |
| Пределы абсолютной погрешности измерений временных интервалов | от 50·10-9 до 500 |
| Абсолютная погрешность измерения временных интервалов | Dtx = ± (d0×tx + Dtур + Dtзап + Dtр) |
| Диапазон измерения отношения частот | от 0,000 000 000 01 до 999 999 999 999 |
| Относительная погрешность измерения отношения частот | d = ± (dзап /tc×fн + 1/ tc×fв) |
| Номинальное значение частоты опорного кварцевого генератора, МГц | 10 |
| Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее | 0,3 |
| Входное сопротивление каналов А, В, Ом | 1·106; 50 |
| Входное сопротивление канала В*, Ом | 50 |
| Входное сопротивление канала С, Ом | 50 |
| Время установления рабочего режима, ч | 1 |
| Время непрерывной работы в рабочих условиях применения, ч | 8 |
| Дисплей | Большой (84х110 мм) цветной графический ЖКИ |
| Интерфейс | USB, RS232, LAN |
| Электропитание: - напряжение сети питания, В - частота сети питания, Гц | 220±22 50±0,5 |
| Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Габаритные размеры прибора (ШхВ×Г), мм, не более | 250х320х140 |
| Масса прибора, кг, не более | 6,5 |
| № | Наименование | Количество |
| 1 | Частотомер универсальный ПрофКиП Ч3-101 | 1 |
| 2 | Шнур питания SCZ-1 | 1 |
| 3 | Руководство по эксплуатации ПРШН.411142.003-2020 РЭ | 1 |
| 4 | Формуляр ПРШН.411142.003-2020 ФО | 1 |
| 5 | Методика поверки РТ-МП-7871-551-2020 | 1 |
